卡套式管接頭作為一種重要的管路附件，是石油化工、輕工、醫(yī)藥、食品、機(jī)械等領(lǐng)域中廣泛應(yīng)用的零部件之一�？ㄌ资焦芙宇^基本結(jié)構(gòu)是由接頭體、卡套、螺母三個基本零件組成（見圖1和圖2），而卡套作為管接頭的關(guān)鍵零件，其結(jié)構(gòu)、性能的優(yōu)劣，直接影響管接頭的性能和質(zhì)量。裝配時，在螺母的擠壓力作用下，卡套沿接頭體內(nèi)錐軸向運動并產(chǎn)生變形，其刃口部分向內(nèi)收縮切入鋼管表壁，形成密封接頭；同時卡套外錐向上拱起形成龜背，與接頭體內(nèi)錐緊密接觸形成密封，屬于剛性線密封。
構(gòu)簡圖.jpg)
對于不銹鋼卡套式管接頭，卡套用奧氏體不銹鋼制造，但由于奧氏體不銹鋼的硬度偏低(~230Hv)，在擠壓力下，卡套首先發(fā)生塑性變形，卡套在不銹鋼管的表面嵌入深度較淺，密封效果不好，往往一次裝配合格率不會高于60%。目前國外進(jìn)口的不銹鋼卡套都是經(jīng)過表面硬化處理，如美國的Swagelok公司和PARKER公司、日本JSK品牌不銹卡套接頭。Swagelok 公司是世界著名的卡套生產(chǎn)商，該公司利用LTCSS技術(shù)對奧氏體不銹鋼卡套表面進(jìn)行硬化處理，硬化前，卡套表面要先用HCl進(jìn)行表面活化處理，去除不銹鋼表面的鈍化，然后進(jìn)行470℃氣體滲碳處理，整個處理周期長達(dá)幾十個小時，以獲得硬度600-1000HV、厚度大于25μm 的硬化層(見圖3、圖4)。

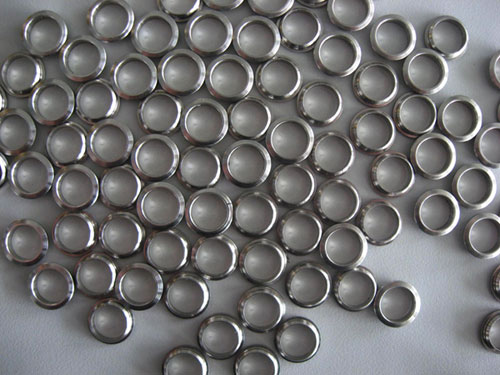

我公司對不銹鋼卡套的硬化研究已取得一定的成績，使用效果和Swagelok 公司卡套相近，圖5和圖6是我公司硬化的不銹鋼卡套性能測試結(jié)果。
